当闸瓦磨损到极限程度时，就会降低制动力矩，甚至会使提升机制动失灵，造成事故。 为了避免发生这种情况，在制动闸瓦上装设有闸瓦磨损闭锁开关，将其串联在安全保护电路内（图 ! " # 中的$%&’），当闸瓦磨损到闸瓦间隙超过规定值时，在制动时常闭触头断开，安全回路断电，提升机实行安全制动。
(1) 松绳保护装置
单绳缠绕式提升机必须设置松绳保护装置，当钢丝绳坠落时，松绳保护装置动作，发 生声光信号，并经过一定延时后使安全回路断电，提升机实行安全制动。

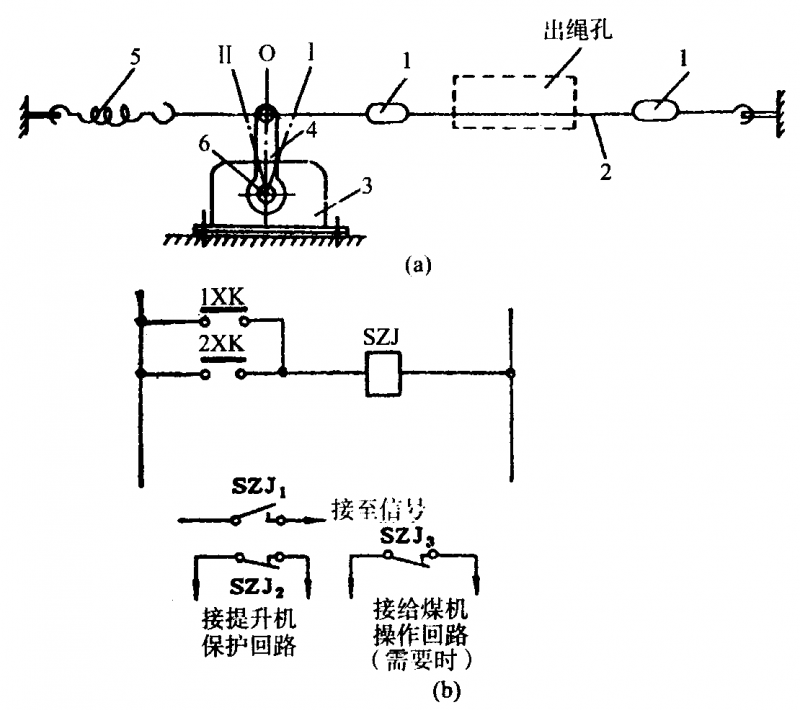

限位开关控制继电器法
如图所示，软钢丝 位于出绳孔提升钢丝绳的下方，软钢丝两端连接绝缘瓷瓶，距离提升钢丝绳约。限位开关’装设在支架上，通过连杆 与软钢丝连接。当钢丝绳松驰而下坠时就将软钢丝 压下，软钢丝拉动限位开关的连杆 ，并带动连杆上的轴 一起顺时针方向旋转，使限位常开触头图 闭合，使松绳继电器的吸力线圈回路接通，常开触头 闭合，发生声光信号；常闭触头 23$( 断开，使安全回路断电；常闭触头断开，则可使井口卸煤仓给煤机的控制回路断电。

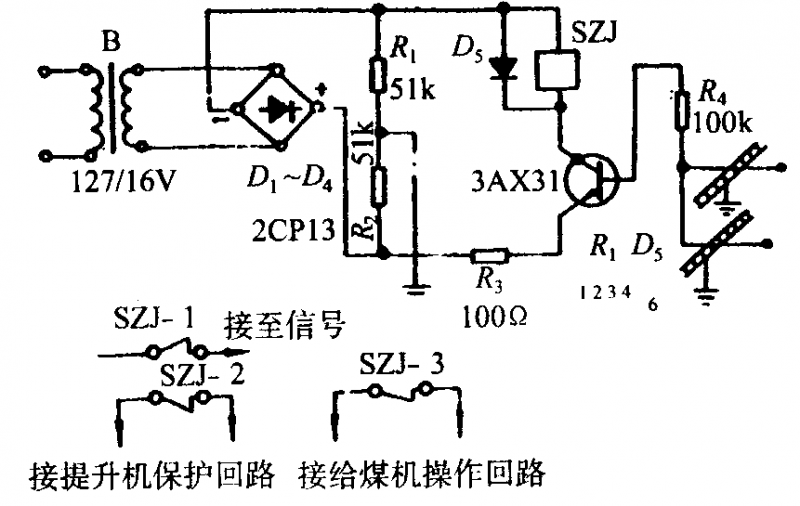

（1）晶体管控制继电器法
在出绳孔的钢丝绳下方，用两个瓷瓶将一导体的两端固定住，该导体接于晶体管的基极上，而提升钢丝绳在任何时候都与大地连通，如图 所示。当钢丝绳松驰下坠触及下方的导体时，三极管的基极产生偏流，三极管导通而使继电器 动作， 继电器触点接通信号电路和断开安全保护电路。

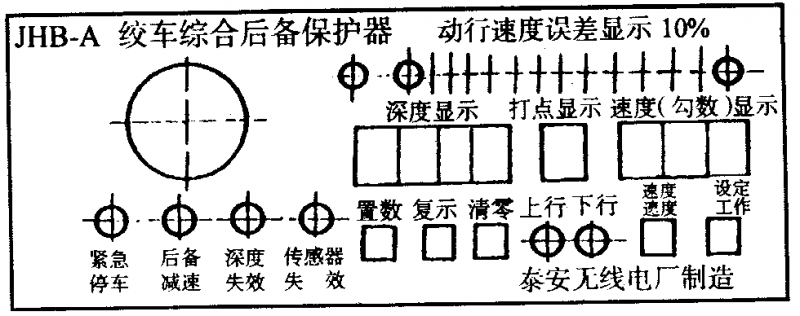

主机由微机控制板、显示电路板、电源电路板及电源变压器、信号变压器、执行继电器等组成，置入机箱内。机箱面板上设置有六组显示器（图案），上部 #1 个双色发光二极管为速度运行偏差显示器（兼作正常终端停车位置偏差显示）；中部左侧的四个红色数 码显示管为深度显示，中间一个绿色数码管为运行速度显示，右侧三个红色数码管为运行 速度显示，同时兼作钩数、提升信号复示及运行故障状态次数显示；下部左侧四个红色发光二极管分别为紧急制动、减速控制、深度指示器失效、传感器失效指示；中下部二个红色 二极管分别为上、下行提升信号电气闭锁指示。
机箱面板下部有三组控制键，右侧两个直键式开关分别为速度选择和工作（监护） 投定状态选择键；中间的三个按键分别为置数、清零、复示键。
提升音响信号及速度超限报警、过卷报警、减速点提升报警等报警音响信号均由内部 扬声器发出，但是升音响信号与报警音响信号不同。
深度（转速）传感器由双向霍尔传感器和磁钢组成。霍尔传感器用支架安装在提升电 动机输出轴或减速器高速输出轴旁；磁钢（即永久磁铁）用粘结剂贴于电动机或减速器输出轴上，传感器与磁钢间的距离应小于 ，安装示意图见图传感器由四芯航空插头与主机接口相连。该传感器产生双序列脉冲信号，与电动机的转动角度和方向相对 应，作为深度（速度）和方向监别。信号输给微处理器。
